锂电池充电电路系统,升压,电量显示IC芯片

概述:

ZS6366是一款应用于移动电源，集成了锂电池充电管理，DC-DC升压限流，电池电量显示，

LED手电筒状态及按键控制为一体的便携式电源管理IC。

ZS6366是以开关方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方 式，浮充电压精度在全温度范围可达±1%，并且具 有充电电流纹波小，充电效率高等优点，配合适当 的外围器件可以达到2A甚至更高的充电电流。

在充电状态下，如果输出USB同时接了负载，ZS6366的动态路径调整功能会智能分配输入电流优先提供给负载，如果负载电流增大，则会自动关 闭充电，待负载充电电流逐渐减小到一定值时再打 开电池充电，有效地限制了输入电流，防止损坏供 电的适配器或者USB。同时也可以通过按键切换充 电或放电。

ZS6366的DC-DC升压可达到±1%的精度(除去外围分压电阻的误差)，可以提供高达90%以上的 升压转换效率，同时具有精确的升压限流功能。

ZS6366配置了4个LED恒流驱动端口，智能显示电池电量，芯片内置逻辑锁定功能，防止电量 指示的状态不稳，同时集成了电池真实电压追踪技 术，跟踪电芯内部真实电量，防止充放电造成的电 压偏差。

ZS6366为电池充电时电量指示灯常亮，外部输入电源去掉时，如检测到移动电源没有向外部供 电，则一段时间自动进入待机状态，待机电流为26uA，可有效延长电池静态放置时间。此时，短按按键可启动升压同时点亮电量指示灯，指示灯会自 动关断或通过短按按键关断，长按按键可以切换LED手电筒的亮灭。

ZS6366具有多重保护设计，包括负载过流保护，短路保护，软启动保护等，同时芯片端口设计 了高性能的ESD保护电路，使得该款芯片具有极高 的可靠性。电池放电在2.9V时关断，有效保护和延 长电池充放次数和寿命。

ZS6366目前提供了SSOP24封装。

主要特点:

外围电路简单

高输入电压10V

待机电流26uA

电池2.9V过放保护

高精度电流采样

软启动功能

LED手电筒功能

涓流/恒流/恒压三段式充电

充电浮充电压精度±1%

动态路径电流调整功能

输入电源掉电电池自动升压供电

IC单升压效率高达94%

除去前后端限流检测控制电路损耗系统升压 效率高达92%

升压限流输出功能

负载过流及短路保护

USB输入过压保护

按键切换充放电功能

空载检测关断功能

精确逻辑控制的四格电量显示

先进的电池真实电压追踪技术

用途:

移动电源

UPS

IPAD,MID备用电源

MP3,MP4,游戏机,数码相机等其他移动电源

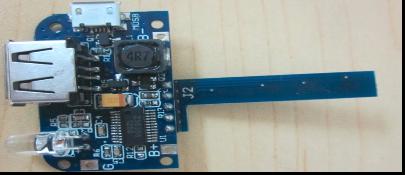

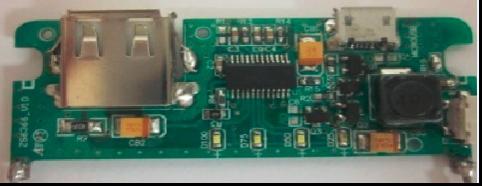

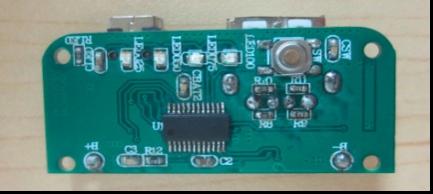

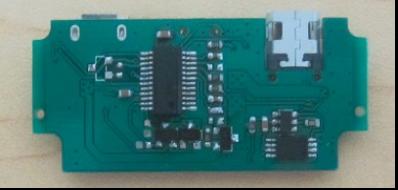

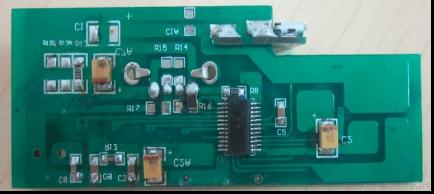

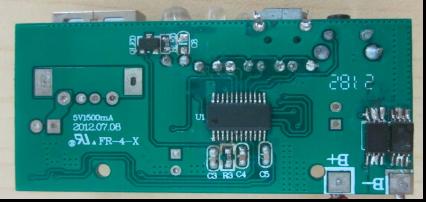

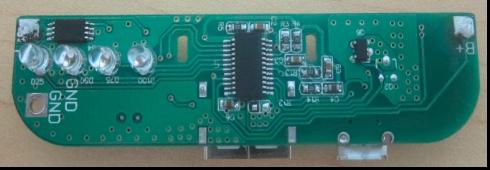

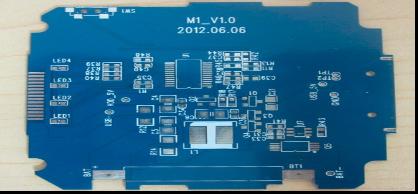

部分成功案例展示：

ZS6366具体规格书下载地址：http://www.zasem.com//d/file/chanpin/poweric/2013-04-19/b3649dbd051909402e0b0ab1d338ffb5.pdf
