3电化学快速剥离法

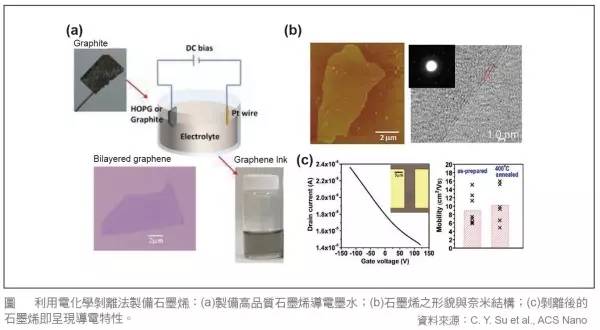

就现今所提出的氧化还原方法，还原后的石墨烯仍存在大量的缺陷结构，且工艺上乃是先经过剧烈氧化过程后，才透过还原工艺在做结构复原。所以学者又发展出利用电化学的方式来剥离出石墨烯，如图3所示。这个工艺可以大量且快速的获得高品质的石墨烯，其剥离下来的石墨烯即呈现高导电特性（载流子迁移率达～17cm2／Vs）。
4化学气相沉积法
化学气相沉积法是一种可以获得大面积且高质量石墨烯的工艺方式，也由于石墨烯是成长于金属基板上，因此只要寻找到适当的蚀刻液来移除底下的金属，就可以把石墨烯转移至各种基板上，来做后续多样性的应用。因此相较于早期利用SiC来成长石墨烯而无法将之取下来使用的瓶颈，此方法提供更为广泛的应用，因此获得瞩目。

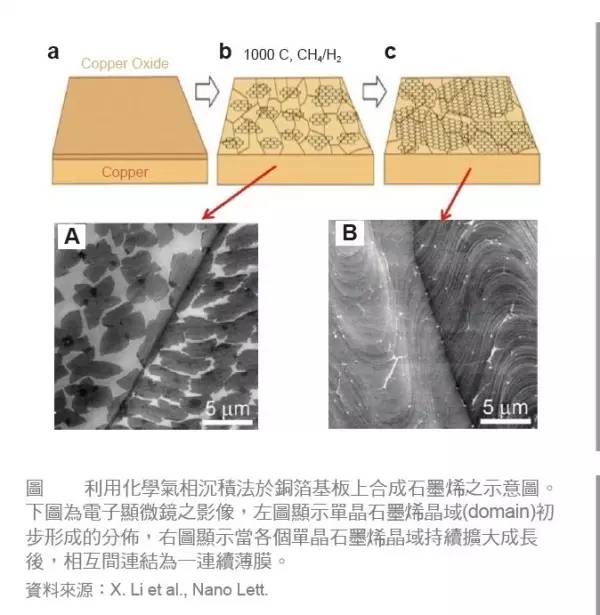

化学气相沉积法主要利用催化触媒为成长之基材（如铜、镍等），在900-1000℃的温度下，先通入含有氢气的混合气体（H2／Ar）做前处理，将基材做还原，随后通入成长石墨烯的前驱气体（如氢气、甲烷），此时裂解的碳源（CHradicals）将吸附于表面，开始进行成核（nucleation）、石墨烯晶域（domain），接着各个晶域相互连结成连续的石墨烯薄膜（如图4所示）。
而目前常见的两种成长方式，分别是利用镍、铜这两种金属基板。其中镍金属基板的成长较早被提出来，由于它的成长机制主要是在高温时让裂解的碳原子溶入镍金属中，形成固溶体，并在降温的过程于镍的表面析出石墨烯，因此实际上无法很精确的控制碳原子溶入的量，使得析出石墨烯的层数无法精确控制。通常这种方式可以获得高结晶性但多层的石墨烯，不易得到大面积均匀的单层石墨烯，因此在某些需要精确控制石墨烯层数的应用（如透明导电薄膜），将受到限制。
随后，X.Li（2009）等人提出利用铜箔基板来成长石墨烯，发现可以获得大面积均匀且单层的高结晶性石墨烯。这主要归因于材料相图上，碳与铜的固溶性低，因此高温时，碳原子仅能在铜的表面排列为石墨烯的结构，经由分析发现这种方式成长的石墨烯约大于90%的面积可以得到单一层石墨烯。
5各种制备工艺有缺点对比分析

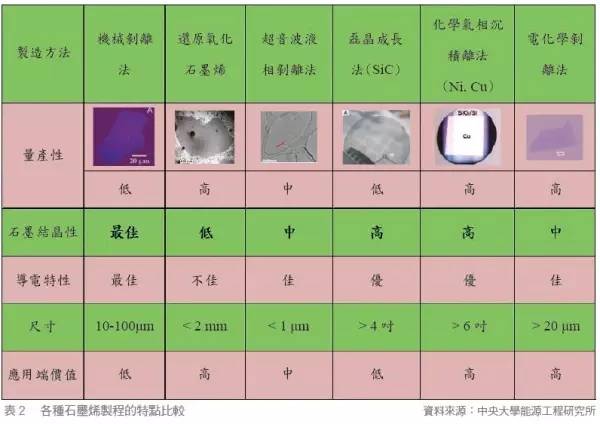

总结上述石墨烯的合成技术，各种技术都有其特点：化学气相沉积法可以获得高结晶性且大面积的石墨稀、还原氧化石墨烯的方法可在低成本下，大量制备石墨烯，但其缺陷高；电化学剥离法具量产性且结晶质量中等、深具应用端的发展价值。表1为整理各种石墨烯工艺的特点比较以及应用端价值的评估（依据量产性与石墨烯结晶品质作为评估）。
微信二维码
