编者按：曼大研究人员本月宣布，已成功制成只有几原子厚的硒化铟材料。它拥有比石墨烯更好的半导体属性，是未来替代硅制作电子芯片的理想材料。
近十年来，全世界对石墨烯和二维材料的研究进行了巨大的投入。这些努力没有白费。近期，一种可应用于未来超算设备的新型半导体材料浮出水面。
这种半导体名为硒化铟 （InSe），它只有几原子厚，十分接近石墨烯。本月，曼彻斯特大学和诺丁汉大学的研究人员们把这项研究发表在学术期刊 《Nature Nanotechnology》上。

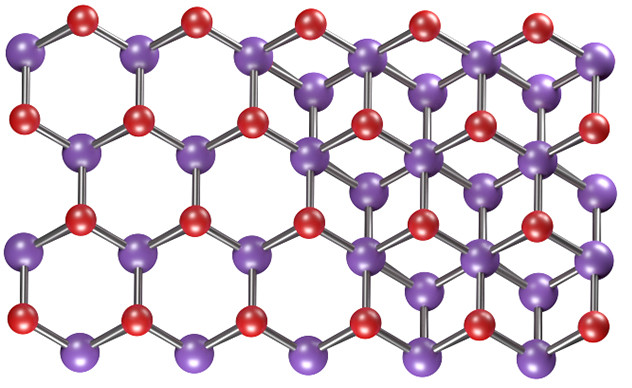

硒化铟（Indium Selinide，InSe）
比石墨烯更好的半导体
石墨烯只有一层原子那么厚，具有无可比拟的导电性。全世界的专家们都在畅想石墨烯在未来电路中的应用。
尽管有那么多的超凡属性，石墨烯却没有能隙（energy gap）。不同于普通的半导体，它的化学表现更像是金属。这使得它在类似于晶体管的应用上前景黯淡。
这项新发现证明，硒化铟晶体可以做得只有几层原子那么薄。它已表现出大幅优于硅的电子属性。而硅是今天的电子元器件（尤其是芯片）所普遍使用的材料。
更重要的是，跟石墨烯不同，硒化铟的能隙相当大。这使得它做成的晶体管可以很容易地开启/关闭。这一点和硅很像，使硒化铟成为硅的理想替代材料。人们可以用它来制作下一代超高速的电子设备。
石墨烯之父：它是硅和石墨烯中间的理想材料
当下，科学家们很喜欢把石墨烯和其他优秀的材料结合起来。让石墨烯的非凡属性和其他材料的特点进行互补。这往往产生令人兴奋的科学发现，并会以我们想象不到的方式应用在实际问题中。
“石墨烯之父 ”Sir Andre Geim 说：
“超薄的硒化铟，是处于硅和石墨烯之间的理想材料。类似于石墨烯，硒化铟具有天然超薄的形态，使真正纳米级的工艺成为可能。又和硅类似，硒化铟是优秀的半导体。”
Sir Andre Geim
由于发现了石墨烯，Sir Andre Geim 获得了诺贝尔物理学奖。他同时也是这项研究的作者之一。他认为，这项硒化铟的发现会对未来电子产业产生巨大冲击。
硒化铟是国立石墨烯研究院的最新成果
国立石墨烯研究院
曼彻斯特大学的研究人员们需要克服一项首要问题，才能制作出高质量的硒化铟装置。由于太薄，硒化铟会快速被氧气和空气中的水分分解。为避免这种情况，硒化铟装置必须在氩气中制作。而这利用了曼大国立石墨烯研究院开发的技术。
