石墨烯可谓是2015年最具逼格的词汇，爱学习的胡安搜罗了今年所有关于石墨烯的新闻，想总结下石墨烯都能干些嘛(请读四声)？
好，我发现，除了不能吃、不能喝、不耐热外，似乎石墨烯是个全能儿？就连各种展会上也能碰到一些零售的石墨烯内衣、石墨烯护腰——这这这，简直是在降低我们石墨烯高大上的形象啊。
显而易见，现在太多拿着石墨烯应用炒概念的，要么是借用石墨烯概念拉升股票，要么是借用石墨烯概念来给吹嘘自己已有产品，把数据吹得非常离谱——这些从科学上讲是非常不靠谱的，他们并不是真的石墨烯。
从应用的角度，石墨烯目前还在讲故事的阶段，发展程度上只能说是符合预期，而且在中国，产学研结合进度更是低于预期，前几天清华大学教授王志华更是在公开场合表态：“石墨烯用于IC业？五年内都是一句空话！”
请记得，过度的炒作是一种伤害。
被媒体过度炒作的石墨烯

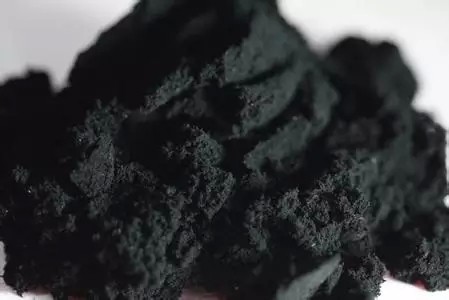

“神奇材料”石墨烯最先在2004年时被从石墨中分离出来，是由单层碳原子层构成的蜂窝状晶格二维原子晶体。EDN年初也曾报道过石墨烯的八种制作方法(点击原文查看)。
石墨烯大约只有0.34纳米厚——一个单原子的厚度，其特殊的结构形态使其具备目前世界上最硬、最薄的特征，同时也具有很强的韧性、导电性和导热性。
这是一种理想的替代型材料，被认为将在半导体、光伏、锂电池、航天、军工、LED、触控屏等大量领域带来材料革命。
胡安整理了一些应用案例，大家可以猜猜哪些更容易商用，或者，还有哪些被漏掉？
应用一：石墨烯触摸屏
这应该是石墨烯呼声最高的应用。
智能手机最关键的一部分就是有一块既能导电又非常透明的触摸屏。恰好，这正是石墨烯的特性！
而且石墨烯的强度和柔韧性，都比目前的透明电极材料氧化铟锡（ITO）要更好。
早在2010年，韩国成均馆大学和三星公司的研究人员，就制造出由多层石墨烯和聚酯片基底组成的透明可弯曲显示屏。当时，论文通讯作者、成均馆大学教授洪秉就提出，他们的方法可用于制造基于石墨烯的太阳能电池、触摸传感器和平板显示器。但他当时也承认，大规模制造和商业化还为时尚早。
不过，五年来的发展，也出乎他的意料。在10月底在青岛召开的石墨烯创新大会上，洪秉熙介绍说，石墨烯透明电极已经广泛地应用于各种各样的柔性光电器件，包括触摸屏传感器、有机发光二极管（OLED）和有机光伏器件。
应用二：石墨烯墨水打印射频天线

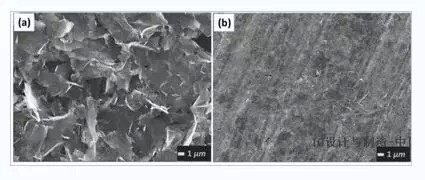

英国曼彻斯特大学研究人员与石墨烯生产商BGT材料有限公司合作，用压缩石墨烯墨水打印出射频天线。——科学家将石墨烯材料的应用又向前推进了一大步。
这种天线灵活、环保，可廉价大批量生产，能够应用在无线射频识别（RFID）标签和无线传感器上。
