目前，大多数商用RFID标签由金属铝和铜组成，材料昂贵、制作过程复杂，而基于石墨烯的RFID标签能够大幅度降低材料成本。该研究团队已经开始计划开发石墨烯RFID标签，以及传感器和可穿戴电子产品了。
石墨烯油墨成本低且很柔软，比其他如纳米金属粒子导电油墨的性能还要强大很多。
应用三：石墨烯灯泡
石墨烯可调光灯泡号称可节省10%的能源，使用寿命也更长，内含由英国曼彻斯特大学所设计、外罩石墨烯的灯丝状LED。
石墨烯灯泡价格每颗约15英镑，这款灯泡的设计是以传统灯泡形状为基础，石墨烯能让灯泡的导电以及散热更有效率。
应用四：更强夜视能力的视觉传感器
现在夜视很多用红外线系统，但是这种设备体积大是个硬伤啊。

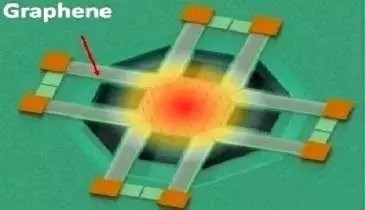

于是，研究人员将基于石墨烯的光热电探测器(photothermoelectricdetector)整合在微机械氮化硅薄膜(micrmachinedsiliconnitridemembrane)上。
叮咚，数据来了：7~9V/W的响应在10.6微米(micron)波长以及23ms时间常数下达成；氮化硅薄膜带来的温度隔离以及宽带红外线吸收，能实现300~500K的黑体目标(blackbodytarget)探测与成像。
此外，石墨烯的高载体迁移率(carriermobility)可用以抵抗噪声，因此免除了冷却技术的需求，并足以在不需低温冷却的前提下侦测来自人体的热辐射。
应用五：芯片上光通讯
“我们已开发出世界上最薄的灯泡！”纽约哥伦比亚大学工程学院教授JamesHone说，这种新型的“宽带”光发射器可以整合到芯片上，可为实现薄如原子、可挠曲及透明的显示器铺路，还能做到基于石墨烯的芯片上(On-chip)光通讯。
今年稍早，曼彻斯特大学(ManchesterUniversity)已发布以石墨烯为基础开发的灯泡，该灯泡是将基于长丝形的发光二极管(LED)涂覆在石墨烯上，而该大学也声称，此可调灯光的LED灯泡可减少10%的耗电量。
芯片上可见光的关键是开发完全整合“光子(Photonic)”电路，该电路用于灯泡时，可如同现阶段在半导体整合电路的电流。直到现在，研究人员尚未将白炽灯泡放在芯片上，这是因为点燃灯泡所需的温度，微型金属导线无法承受。
石墨烯能达到的温度超过摄氏2，500度，不需要额外放大就可灼伤肉眼。研究人员也发现石墨烯在较高温度下，会变成较差的热导体，这意味着热量会在芯片的中心被限制为一个“热点”。一名研究人员指出，悬浮的石墨烯可被加热到太阳一半的温度，且可靠度比固定在固体基板上的石墨烯高1，000倍。
应用六：侦测气体、检测DNA与蛋白质
由瑞士洛桑联邦理工学院(EPFL)与西班牙光子科学院共同组成的一支研究团队，最近利用石墨烯改善了分子检测的红外线吸收光谱。
传统上，这种方法主要利用光激发分子，依据各自性质产生不同的振动，同时创造出一种能以反射光读取的独特标识。
但这种方法并不适用于纳米级分子，因为纳米分子通常比用于检测分子的6微米红外光子波长明显更小。然而，研究人员们发现，石墨烯能够聚光于特定焦点上，从而准确地“听”到纳米级分子的振动。

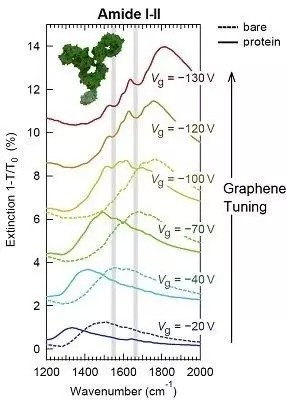

石墨烯可实现高敏感度的振动光谱与检测折射率Source：EPFL
根据EPFL，“当光线到达时，石墨烯纳米结构中的电子开始振荡。这种现象被称为‘局部表面等离子共振’，从而将光线集中于微小的焦点，其大小约相当于目标分子的尺寸，因而能够用于检测纳米结构。”
