继华为、腾讯、美团之后,近日,字节跳动进军电池领域,布局全固态电池。

字节跳动布局电池领域!携手中科物理院切入全固态电池研发

继华为、腾讯、美团之后,近日,字节跳动进军电池领域,布局全固态电池。

据了解,字节跳动与中科院物理所吴凡团队合作,提出一种新型超快锂离子导体Li6.8Si0.8As0.2S5I(LASI-80Si,10.4 mS cm-1)与商业化的FeS2正极组合的全固态电池构型,除了完全消除FeS2的穿梭效应和抑制其体积变化之外,由于LASI-80Si相对较低的活化能(0.2eV)和优异的FeS2/LASI-80Si界面稳定性,使用LASI-80Si的FeS2全固态电池相比FeS2液态锂离子电池具有更宽的工作温度范围(-60℃~60℃),首次实现了能够承受极低探测温度(-60℃)的全固电池。

此外,还研究了Li2S和LiI功能相提供额外容量,以及显著增强的锂离子扩散系数/赝电容贡献和电极反应动力学。LASI-80Si电解质具有的独特性质最终保证了FeS2全固态电池的长循环寿命(在0.1C下244次循环,在1C下600次循环)、优异的倍率性能(20C)、高面负载(13.37 mg cm-2)和高面容量(9.05 mAh cm-2)。

这些结果表明,LASI-80Si固态电解质和FeS2正极组合在宽温域和大容量全固态电池的实际应用中具有巨大潜力。

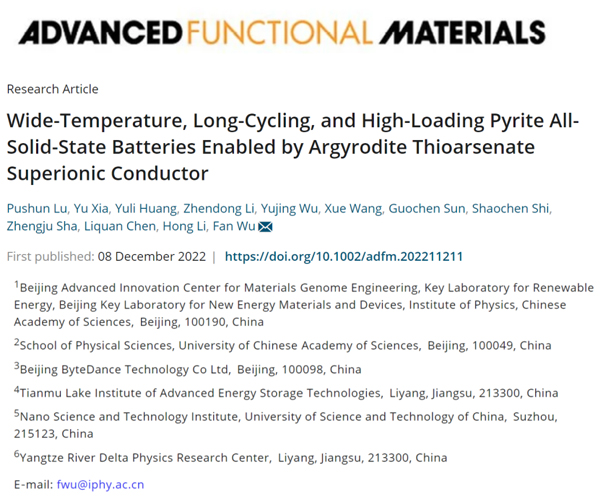

注:该成果以“Wide-temperature, Long-cycling, and High-loading Pyrite All-solid-state Batteries Enabled by Argyrodite Thioarsenate Superionic Conductor”为题发表在国际知名期刊Advanced Functional Materials(IF=19.924)。

[责任编辑:陈长清]

免责声明:本文仅代表作者个人观点,与电池网无关。其原创性以及文中陈述文字和内容未经本网证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性,本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。涉及资本市场或上市公司内容也不构成任何投资建议,投资者据此操作,风险自担!

凡本网注明 “来源:XXX(非电池网)”的作品,凡属媒体采访本网或本网协调的专家、企业家等资源的稿件,转载目的在于传递行业更多的信息或观点,并不代表本网赞同其观点和对其真实性负责。

如因作品内容、版权和其它问题需要同本网联系的,请在一周内进行,以便我们及时处理、删除。电话:400-6197-660-2 邮箱:119@itdcw.com

电池网微信
中科院物理所
全固态电池
字节跳动
