最后要展示的便是苹果iPhone 6s的核心主板区域，几乎所有重要的芯片均位于其中。

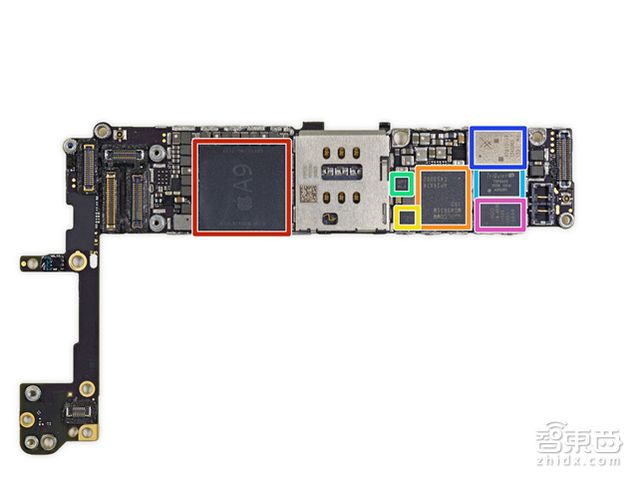

上图及下图为正面部分。
① 红色部分：苹果全新的A9处理器及三星LPDDR4 2GB内存；
② 橙色部分：高通MDM9635M基带通信芯片，支持LTE Cat. 6；
③ 黄色部分：美盛MP67B六轴螺旋仪以及加速度计，这与iPhone 6配置相同；
④ 绿色部分：博世3P7 LA三轴加速度计；
⑤ 浅蓝色部分：超群半导体TQF6405功率放大模块。
⑥ 深蓝色部分：思佳讯SKY77812电源放大模块。
⑦ 紫色部分：安华高ACPM-8030功率放大模块。

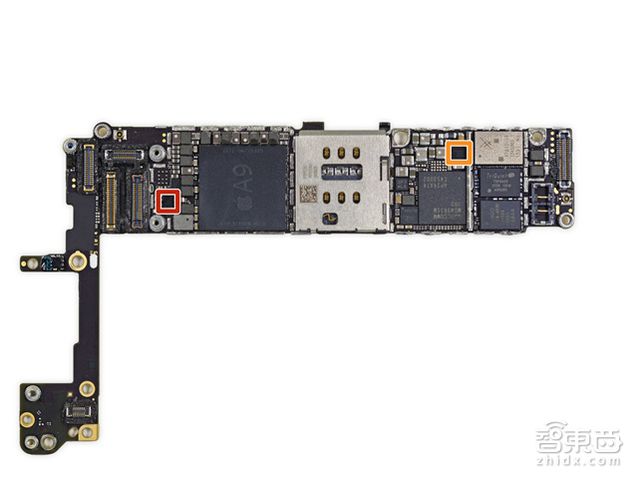

① 红色部分：57A6CVI芯片；
② 橙色部分：高通QFE1100包络追踪芯片，用于调整和增强通信信号强度。

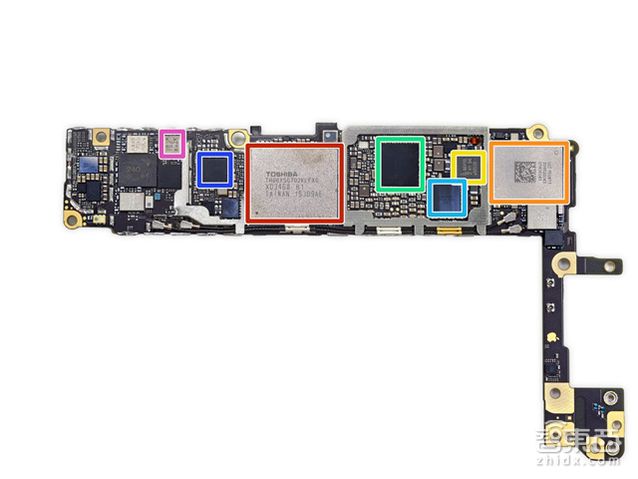

上图及下图为背面部分。
① 红色部分：东芝16GB闪存，19nm工艺制造；
② 橙色部分：环隆电气WiFi基带；
③ 黄色部分：恩智浦66V10 NFC控制器；
④ 绿色部分：Dialog 338S00120电源管理IC；
⑤ 浅蓝色部分：Cirrus Logic 338S00105音频IC；
⑥ 深蓝色部分：高通PMD9635电源管理IC；
⑦ 紫色部分：思佳讯SKY77357功率放大模块。
