NCM、NCA之后 高镍家族再添新成员NCW(2)

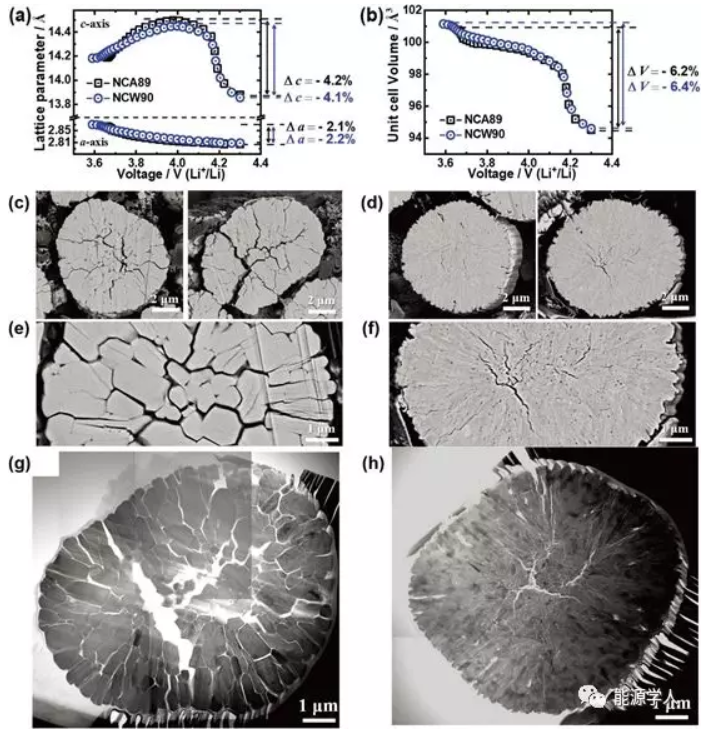

图4. a）NCA89和NCW90的a轴和c轴晶格参数和b）晶胞体积随充电电位的变化。c, e）NCA89和d, f）NCW90在4.3 V全充电状态下的横截面SEM图像。g）NCA89和h）NCW90在充电到4.3 V时的明场STEM图像。

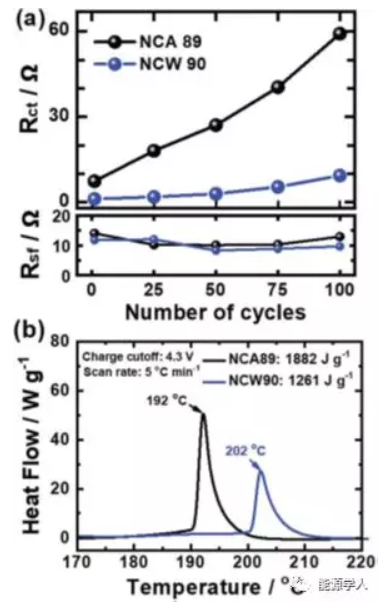

图5. NCA89和NCW90在充电态4.3V下a）每25次循环测量的R_sf和R_ct变化和b）DSC曲线对比。

【文章总结】

在含富-镍NCA正极中，用W代替Al，大大减小了初始颗粒尺寸。所观察到的粒径细化显著提高了正极的循环稳定性，NCW90正极在1000次循环后保留了92%的初始容量，同时产生了高的初始放电容量231.2 mAh g^-1。与NCA或NCM正极不同，NCW正极代表了一系列富-镍层状氧化物，其具有较高的能量密度和较长的电池寿命。NCW90正极前所未有的循环稳定性，主要是由于电荷端附近的相变吸收了各向异性的晶格应变，从而抑制了微裂纹的扩展，防止了正极颗粒断裂。微裂纹的抑制保持了正极粒子在循环过程中晶格的突然收缩和膨胀的力学完整性，并保护了粒子内部免受有害电解液的侵蚀。

Hoon-Hee Ryu, Kang-Joon Park, Dae Ro Yoon, Assylzat Aishova, Chong S. Yoon, and Yang-Kook Sun. Li[Ni_0.9Co_0.09W_0.01]O₂: A New Type of Layered Oxide Cathode with High Cycling Stability. Adv. Energy Mater. 2019, DOI:10.1002/aenm.201902698
