诺沃肖洛夫团队捐赠给斯德哥尔摩的石墨、石墨烯和胶带。胶带上的签名“Andre Geim”就是和诺沃肖洛夫一同获得诺贝尔奖的人。图片来源：wikipedia
虽然所需的设备和技术含量看起来都很低，但问题是成功率更低，弄点儿样品做研究还可以，工业化生产？开玩笑。要论产业化，这手段毫无用途。哪怕你掌握了全世界的石墨矿，一天又能剥下来几片……
当然现在我们有了很多其他方法，能增加产量、降低成本——麻烦是这些办法的产品质量又掉下去了。我们有液相剥离法：把石墨或者类似的含碳材料放进表面张力超高的液体里，然后超声轰炸把石墨烯雪花炸下来。我们有化学气相沉积法：让含碳的气体在铜表面上冷凝，形成的石墨烯薄层再剥下来。我们还有直接生长法，在两层硅中间直接设法长出一层石墨烯来。还有化学氧化还原法，靠氧原子的插入把石墨片层分离，如此等等。方法有很多，也各自有各自的适用范围，但是迄今为止还没有真的能适合工业化大规模推广生产的技术。
这些办法为什么做不出高质量的石墨烯？举个例子。虽然一片石墨烯的中央部分是完美的六元环，但在边缘部分往往会被打乱，成为五元或七元环。这看起来没啥大不了的，但是化学气相沉积法产生的“一片”石墨烯并不真的是完整的、从一点上生长出来的一片。它其实是多个点同时生长产生的“多晶”，而没有办法能保证这多个点长出来的小片都能完整对齐。于是，这些畸形环不但分布在边缘，还存在于每“一片”这样做出来的石墨烯内部，成为结构弱点、容易断裂。更糟糕的是，石墨烯的这种断裂点不像多晶金属那样会自我愈合，而很可能要一直延伸下去。结果是整个石墨烯的强度要减半。材料是个麻烦的领域，想鱼与熊掌兼得不是不可能，但肯定没有那么快。

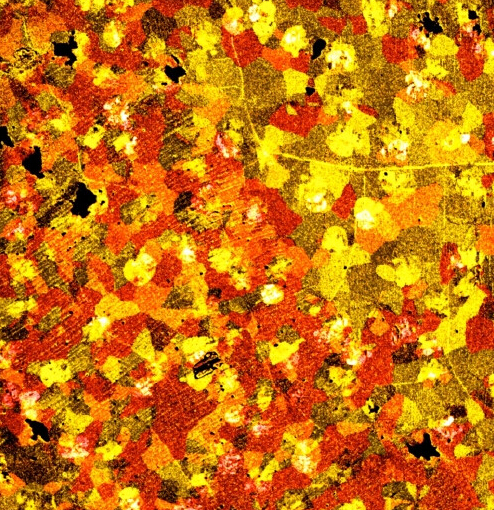

显微镜下的一块石墨烯，伪色标记。每一“色块”代表一片石墨烯“单晶”。
问题之二：电学性能。
石墨烯一个有前景的方向是显示设备——触屏，电子纸，等等。但是目前而言石墨烯和金属电极的接触点电阻很难对付。诺沃肖洛夫估计这个问题能在十年之内解决。
但是为啥我们不能干脆抛弃金属，全用石墨烯呢？这就是它在电子产品领域里最致命的问题。现代电子产品全部是建筑在半导体晶体管之上，而它有一个关键属性称为“带隙”：电子导电能带和非导电能带之间的区间。正因为有了这个区间，电流的流动才能有非对称性，电路才能有开和关两种状态——可是，石墨烯的导电性能实在太好了，它没有这个带隙，只能开不能关。只有电线没有逻辑电路是毫无用途的。所以要想靠石墨烯创造未来电子产品，取代硅基的晶体管，我们必须人工植入一个带隙——但是简单植入又会使石墨烯丧失它的独特属性。目前针对这个领域的研究的确不少：多层复合材料，添加其他元素，改变结构等等；但是诺沃肖洛夫等人认为这个问题要真正解决，还要至少十年。
问题之三：环境风险。
石墨烯产业还有一个意想不到的麻烦：污染。石墨烯产业目前最成熟的产品之一可能是所谓“氧化石墨烯纳米颗粒”，它很便宜，虽不能用来做电池、可弯折触屏等高端领域，作为电子纸等用途倒是相当不错；可是这东西对人体很可能是有毒的。有毒不要紧，只要它老老实实呆在电子产品里，那就没有任何问题；可是前不久研究者刚发现它在地表水里非常稳定、极易扩散。虽然现在对它的环境影响下断言还为时太早，但这的确是个潜在问题。
所以，石墨烯的命运究竟如何？
鉴于过去几个月里学界并无新的突破性进展，近日它的这波突发性“火热”，恐怕本质上还是资本运行的炒作结果，应审慎对待。作为工业技术，石墨烯看起来还有许多未能克服的困难。诺沃肖洛夫指出，目前石墨烯的应用还是受限于材料生产，所以那些使用最低级最廉价石墨烯的产品（譬如氧化石墨烯纳米颗粒），会最先面世，可能只需几年；但是那些依赖于高纯度石墨烯的产品可能还要数十年才能开发出来。对于它能否取代现有的产品线，诺沃肖洛夫依然心存疑虑。
另一方面，如果商业领域过度夸大其神奇之处，可能会导致石墨烯产业变成泡沫；一旦破裂，那么也许技术和工业的进展也无法拯救它。科学作者菲利普·巴尔曾经在《卫报》上撰文《不要期望石墨烯带来奇迹》，指出所有的材料都有其适用范围：钢坚硬而沉重，木头轻便但易腐，就算看似“万能”的塑料其实也是种种大相径庭的高分子各显神通。石墨烯一定会发挥巨大的作用，但是没有理由认为它能成为奇迹材料、改变整个世界。或者，用诺沃肖洛夫自己的话说：“石墨烯的真正潜能只有在全新的应用领域里才能充分展现：那些设计时就充分考虑了这一材料特性的产品，而不是用来替代现有产品里的其他材料。” 至于眼下的可打印、可折叠电子产品，可折叠太阳能电池，和超级电容器等等新领域能否发挥它的潜能，就让我们平心静气拭目以待吧。
