7. 三元电池适宜资源化回收
相较于磷酸铁锂，三元材料电池寿命较短，三元材料电池80%循环寿命仅为800-2000次，且安全性存在一定风险，不适宜用于储能电站、通信基站后备电源等应用环境复杂的梯次利用领域。

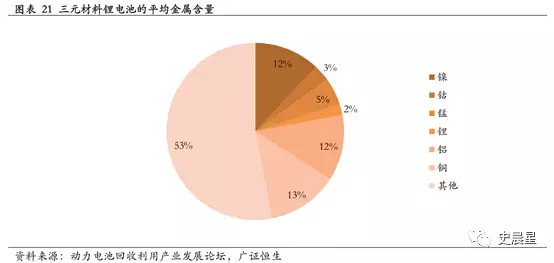

但三元动力电池由于含有镍钴锰等稀有金属，通过拆解提取其中的锂、钴、镍、锰、铜、铝、石墨、隔膜等材料，理论上能实现每吨大约4.29万元的经济收益，具备经济可行性。

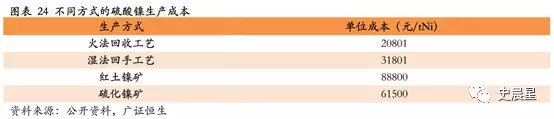

以硫酸镍的生产为例，通过废旧动力电池回收处理每吨镍的成本在4万元以下，而直接通过镍矿生产的成本在6万元以上。通过资源化回收获得金属原料的成本低于直接从矿产开发的成本，三元电池的资源化回收具有降低成本的意义。
具备三元材料及前驱体生产能力的专业化处理企业盈利能力更强。

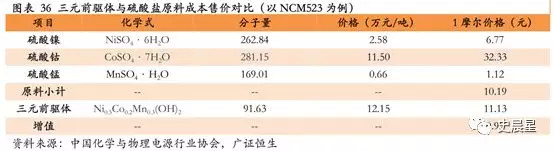

动力电池回收生产出来的硫酸镍、硫酸钴、硫酸锰等金属盐，可继续加工处理生产出三元前驱体，具有明显的增值空间。
8. 磷酸铁锂适宜干法，三元适宜湿法
资源化回收过程包括预处理和后续处理两个阶段：

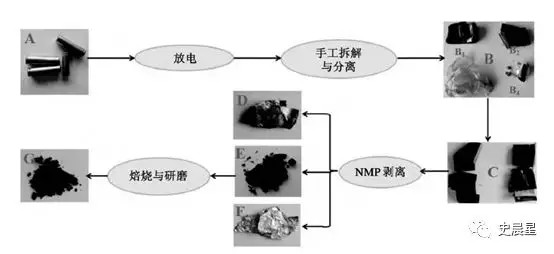

预处理是将废旧锂电池放入食盐水中放电，除去电池的外包装，去除金属钢壳得到里面的电芯。电芯由负极、正极、隔膜和电解液组成。负极附着在铜箔表面，正极附着在铝箔表面，隔膜为有机聚合物；电解液附着在正、负极的表面，为LiPF6的有机碳酸酯溶液。
后续处理环节是对拆解后的各类废料中的高价值组分进行回收，开展电池材料再造或修复，技术方法可分为三大类：干法回收技术、湿法回收技术和生物回收技术。

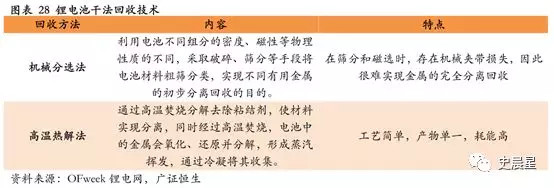

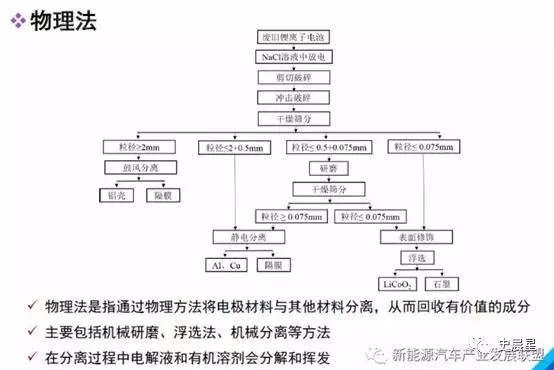

干法回收技术是指不通过溶液等媒介，直接实现各类电池材料或有价金属的回收技术方法，主要包括机械分选法和高温分热解法。
干法热修复技术可对干法回收得到的粗产品进行高温热修复，但产出的正、负极材料含有一定杂质，性能无法满足新能源汽车动力电池的要求，多用于储能或小动力电池等场景，适合磷酸铁锂电池。

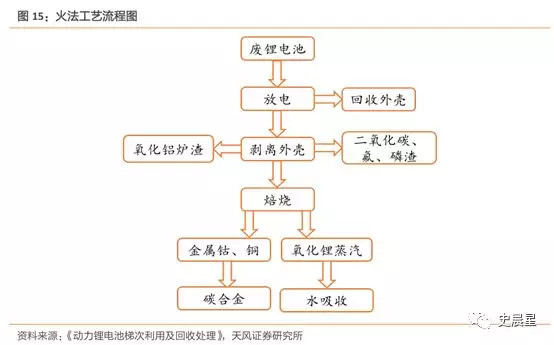

火法冶金，又称焚烧法或干法冶金，是通过高温焚烧去除电极材料中的有机粘结剂，同时使其中的金属及其化合物发生氧化还原反应，以冷凝的形式回收低沸点的金属及其化合物，对炉渣中的金属采用筛分、热解、磁选或化学方法等进行回收。火法冶金对原料的组分要求不高，适合大规模处理较复杂的电池，但燃烧必定会产生部分废气污染环境，且高温处理对设备的要求也较高，同时还需要增加净化回收设备等，处理成本较高。
电池网微信
