采用特种铝箔后，电池的倍率性能显著提升，特别是在大倍率（大于3C）的情况下，倍率放电容量提升在15%以上，或者在同等倍率情况下，特种铝箔可以提高电池的能量密度。
一、特种铝箔产品特点
1、合金牌号及状态
合金牌号 状态
1080 H18
2、特种铝箔表面状况
相比单光单毛铝箔，1080特种双光铝箔可以显著的提升铝箔的一致性。
3、极佳的厚度及面密度一致性
厚度 厚度公差 面密度 面密度公差
15µm ±0.3µm 40.5g/m2 ±0.85g/m2
特种铝箔厚度及面密度一致性控制在±2%以内，显著低于±5%的普通铝箔公差范围，很好的提升了电池的一致性。
4、较大的表面张力
特种铝箔表面张力大于32达因，一般铝箔表面张力为29达因，有利于极片粘结性能的提高。
5、抗拉强度
15µm特种铝箔抗拉强度在200-210Mpa，保证箔材的加工性能。
6、较强的延伸率
15µm特种铝箔延伸率在1.5%-4.0%，保证铝箔的力学性能。
二、特种铝箔在锂离子电池领域的显著优势：
1、显著延长锂离子电池的使用寿命

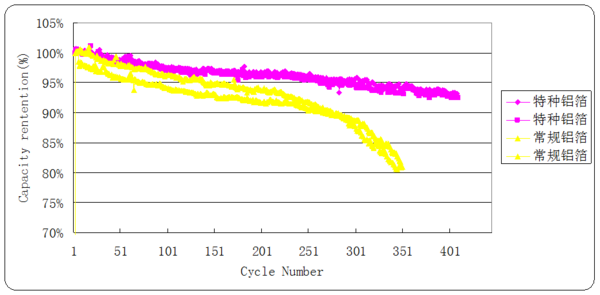

测试条件：503759-1300mAh,电压范围：3.0-4.2V,充放电电流:1C/1C,测试温度：25±3℃
由于特种铝箔具有较好的物理性能，使得电池的循环性能得到显著改善。
2、显著提高电池的一致性

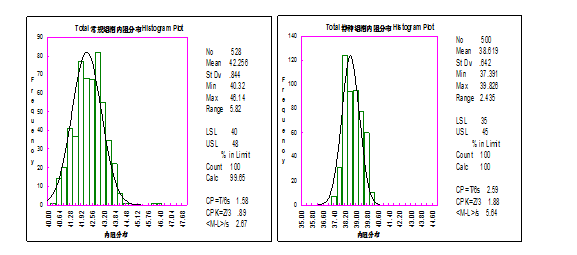

下图是使用特种铝箔和常规铝箔的18650-2600mAh电池的入库内阻分布：
由上述数据可以看出，使用特种铝箔不仅可以减小内阻，而且内阻的一致性也得到改善。
3、提升电池的倍率放电性能

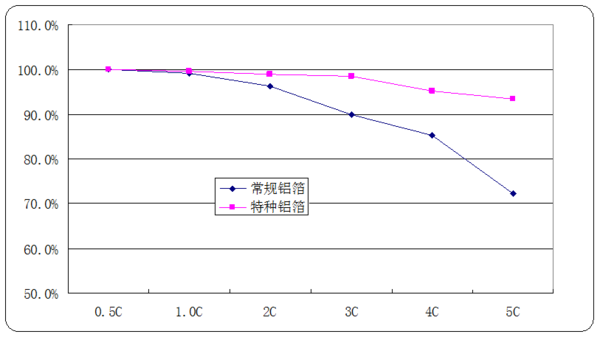

采用特种铝箔后，电池的倍率性能显著提升，特别是在大倍率（大于3C）的情况下，倍率放电容量提升在15%以上，或者在同等倍率情况下，特种铝箔可以提高电池的能量密度。
电池网微信
