移动设备锂电池深度剖析 解密锂电池成本清单(2)

　　我们的下一个关注焦点，是电池的物料清单成本;为了这个我们得多知道一些电池的结构。下面的图四就是我们开始拆解iPhone 6 Plus的锂电池，将电池外面的铝箔剥开，露出内部封住电池芯的聚合物薄膜;进一步将该聚合物薄膜剥离之后，就露出了在外面的铝制阴极集电层(aluminum cathode collector)，如图五。　　

　　图四　将iPhone 6 Plus电池外壳切开　　

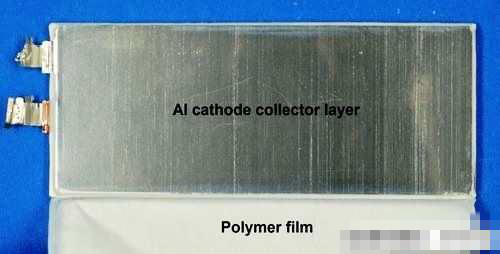

　　图五　铝制阴极集电层

　　下图六是iPhone 6 Plus锂电池的剖面图，显示其层状结构。该电池内含11个阴极(cathode)，以及10个铝制阳极(anode)，集电层是并联的。阳极与阴极的电极，都各自以活性层涂布，然后一个个往上堆叠;分隔层(separator layer)插入在阳极与阴极之间，以避免短路，同时又能让阳极与阴极之间的锂离子相互传递。

图六　iPhone 6 Plus 锂电池的剖面图

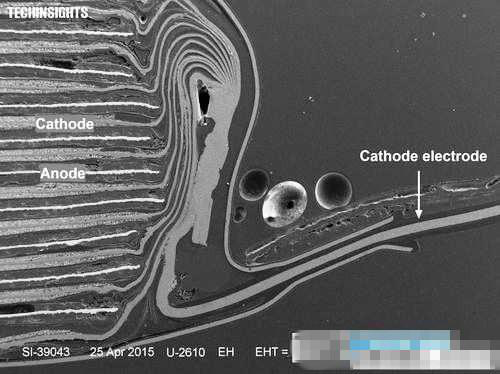

　　图七显示的则是电池的侧边，阴极集电层被焊在一起，形成电池的阳极端点(anode battery terminal);阳极集电层则以类似的形式被带出封装外部。　　　　

　　图七　iPhone 6 Plus 锂电池的阴极端点
