但其中最为关键的，还是为开发目标——电池确定结构。电池的组件中，直接关系到发电的是正极活性物质、电解液和负极活性物质三种。三要素的组合据说多达约1亿1000种。
那么，实际投入实用的电池有多少种？笔者没有细数，大致推算估计在30种左右。也就是说，在可能存在的组合中，只有0.3ppm投入了实用。实用化率如此之低，原因究竟何在？
当然，很多组合并不具备足够的性能。但在笔者看来，开发电池最重要、最困难的课题，是有效而且安全地在有限的电池筒内集合上面的三要素。比如说，在筒内封闭氢气很难，但镍氢（Ni-MH）电池借助贮氢合金使之成为可能，成功实现了二次电池化。我们已经下定决心要发展锂电池。但包括使用什么锂化合物可以良好地在筒中收纳、正极采用什么材料、什么能够用作电解液在内，需要研究的难题还比比皆是。为此，索尼在上述①～③项开发加速策略的基础上，又补充了第四个项目。
④ 并行推动多个构想，最后筛选出一个。也就是以比赛的形式进行开发，让表现好的选手胜出。
金属锂作为负极虽然潜力巨大，但枝晶问题使其很难应用于二次电池。鉴于此，我们当时的想法，是使用锂与其他金属的合金。
例如，铝与锂组成的合金配比多种多样。使用这样的合金作为负极，在放电时，铝合金中的锂将发生离子化，释放出电子，在充电时，锂离子将回到铝合金中，能够构成摇椅型电池。这是不是意味着锂二次电池具备了实用化的条件？事情没有这么简单。
这种电池会在短暂的充放电循环中出现功能障碍，放电深度（DOD）*必须非常浅。DOD=20％时，寿命的极限为50个循环左右，DOD=15％时也仅为100个循环左右。改善循环特性必须进一步缩小DOD，锂的能量只有极小部分能够使用。
*放电深度（DOD）=放电量与额定容量的比例。一般来说，放电深度越浅，电池的寿命越长。DOD是depth of discharge的缩写。
我们尝试利用许多不同的正极、负极材料持续试制电池，为众多试制品进行了编号。编号的规则如下：负极材料A与正极A1组成的电池的编号为US-11，负极为A，正极改换A2的电池编号为US-12。US是Ultra Super的缩写。负极改换物质B时，以US-21为起始，按照US-22、US-23的顺序编号。
举例来说，上面提到的负极使用铝与锂的合金（Al-Li），正极使用锰（Mn）系材料的电池编号为US-41。因为US-41已经证明了Al-Li负极的DOD浅，无法实际应用，所以US-42之后的编号全部空缺。
经过不懈地试制，编号为US-61的试制品成为了开发大赛的赢家。US-61以碳（C）为负极，LiCoO2为正极，最终成长为了日后的LIB。
难产的LIB呱呱坠地
随着US-61赢得开发大赛，开发的目标锁定在了正极采用LiCoO2、负极采用碳的系统。
但这种系统必须要解决负极使用哪种碳最好的问题。碳的形态多种多样，有石墨、软碳、硬碳（HC），还有金刚石（图2）。除了金刚石之外，其他任何一种都可以作为负极。
图2：能够成为负极的碳

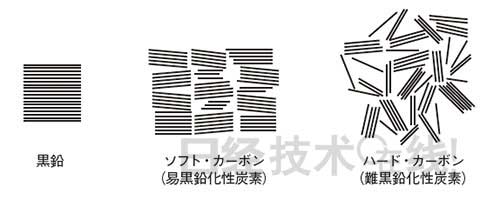

石墨的六方晶晶体排列整齐。软碳的微小晶体比较整齐，但加热后容易转变为石墨。硬碳的微小晶体排列混乱，但加热后不转变为石墨。
而且，经过查阅资料，使用碳和锂的化合物作为负极的技术其实早已有之。就笔者所知，最古老的相关专利是德国莱茵集团（Rheinisch-Westfalisches ElektrizitatswerkAG）于1978年申请的“DE 2834 485 C2”（H.P. Fritz等，1978年8月7日申请，1980年2月14日公开）。上面明确记载，使用铝和锂的合金作为负极的二次电池可以用碳替代铝。
其次，美国宾夕法尼亚大学（University of Pennsylvania）的A.G. MacDiarmid等人申请的专利（1980年3月11日申请，1982年3月23日注册）也宣布包含C-Li负极的概念。MacDiarmid曾凭借发现导电性聚合物——聚乙炔荣获诺贝尔奖，这项专利提出了“在具有共轭双键的聚合物（以聚乙炔为代表）中插入锂后作为负极的电池”的构想注2）。他们主张石墨也是具有共轭双键的聚合物，因此，石墨与锂组成的负极也属于他们的专利。如何回避这些专利成了一道难题。
注2）共轭双键是指两个以上的双键隔着一个单键排列的化学结合。苯是由三个双键和三个单键交替结合形成的六角形化合物，石墨由苯环的碳骨架组成。因此发明者主张石墨也是具有共轭双键的化合物。
而且，碳为电化学惰性物质，很难单独作为负极。虽然可以与锂组成合金，但安全地工业化生产碳和锂的化合物存在困难注3）。
注3）锂与碳的化合物的合成方法包括在高温真空下蒸发金属锂，使锂与碳发生反应，或是使特殊的锂有机化合物与碳在有机溶剂中发生反应，这些方法都伴随复杂的工序，而且成本高昂。
那么，不含锂的碳怎样才能单独作为负极？当时的一个构想，是开发让正极一侧含锂，在充电时，锂从正极向负极的碳移动的系统。有没有化合物含锂，而且能够通过电化学反应，自由地释放、吸收锂？
其实，SET在1980年申请了与化合物AgNiO2相关的专利（图3）。开发这种化合物原本是为了作为氧化银电池的正极。AgNiO2的NiO2层之间插入了银（Ag），银具有在在层间自由出入的性质。
图3：SET申请的AgNiO2相关专利
1980年6月为电极材料使用AgNiO2的碱性电池申请专利。
电池网微信
